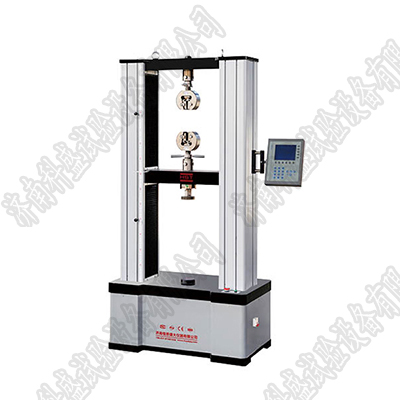

MWD-10A微機控制人造板萬能試驗機：針對各種木材、人造板及飾面人造板進行各種理化性能試驗測試研制的,滿足GB17657-1999等標準的要求，進行內結合強度試驗、表面結合強度試驗、表面膠合強度試驗、膠合強度試驗、靜曲強度試驗、彈性模量試驗、握螺釘力試驗等,是木材、人造板各級質檢部門和生產企業的理想測試設備,可為您提供準確的試驗結果。該機由計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的多種力學性能試驗。

MWD-10系列微機控制人造板萬能試驗機主要技術指標：

1.試驗力:10kN

2.試驗力測量范圍:0.4%--100%。

3.試驗力示值精度:優于示值±1%

5.橫梁位移測量精度:分辨率高于0.0025mm

6.變形測量精度:±0.5%（在0.2―10mm范圍內）

7.試驗速度范圍:0.01―500mm/min,無級調速

8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)

9.恒力、恒變形、恒位移控制范圍:0.2%-100%FS

10．恒力、恒變形、恒位移控制精度:

設定值<10%fs時,設定值的±1.0%以內<>

設定值≥10%FS時,設定值的±0.1%以內

11.變形速率控制精度:速率<0.05%fs時為±2.0%設定值內<>

速率≥0.05%FS時為±0.5%設定值內

12.試驗空間:A.拉伸空間:600mmB.壓縮空間:700mmC.寬度:450mm

13．夾具:測試內結合強度夾具、測試膠合強度夾具、測試靜曲強度夾具、測試彈性模量夾具、測試握螺釘力夾具、測試表面結合強度夾具、測試表面膠合強度夾具共七套夾具。

14.整機電源：單相,220V±10%,50Hz，功率：2kW

15.工作環境：室溫―35℃,相對濕度不超過80%

16.主機尺寸：760×600×1800mm

17.重量：500kg

三、方案描述

1主機

1.1主機采用高鋼度門式框架結構，強度高、變形小；

1.2采用進口高精度滾珠絲杠，傳動高效平穩；

1.3傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000；

1.5夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。

2控制系統

STC300全數字閉環測控系統具有許多的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高24位A/D轉換通道組成。分辨率達1/300000，全程不分檔；

3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

五、控制軟件

符合GB17657-1999等十多個國家標準有關規定,同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。

1.計算機控制系統，具有、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。

2.保護功能:該機具有軟件和機械兩種限位保護方式.

3.對于負荷通道可實現自動標示，直觀方便；

4.批量試驗可實現曲線的分層次顯示，曲線自動跟隨；

5.該軟件可實現用戶自定義的速度設定，速度的計算機調整。

6.監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；

7.軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；

8.結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；

9.可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印；

10.曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；

11.結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；

12.力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；

13.數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

六、系統基本配置

1、試驗機主機

1.1交流伺服電機及伺服驅動器

1.2高精度負荷傳感器

1.3進口精密滾珠絲杠副

1.4同步帶減速系統

2、STC300雙通道程控放大器分辨力1/300000

3、SMARTTEST專用控制軟件

4、光電編碼器

5、附具：

5.1表面膠合強度試驗附具符合國標GB/T17657-1999

5.2內結合強度試驗附具GB/T17657-1999

5.3靜曲強度試驗附具GB/T17657-1999

5.4握螺釘力試驗附具GB/T17657-1999

5.5膠合強度試驗附具GB/T17657-1999

5.6表面結合強度試驗附具GB/T17657-1999

5.7彈性模量試驗附具GB/T17657-1999
